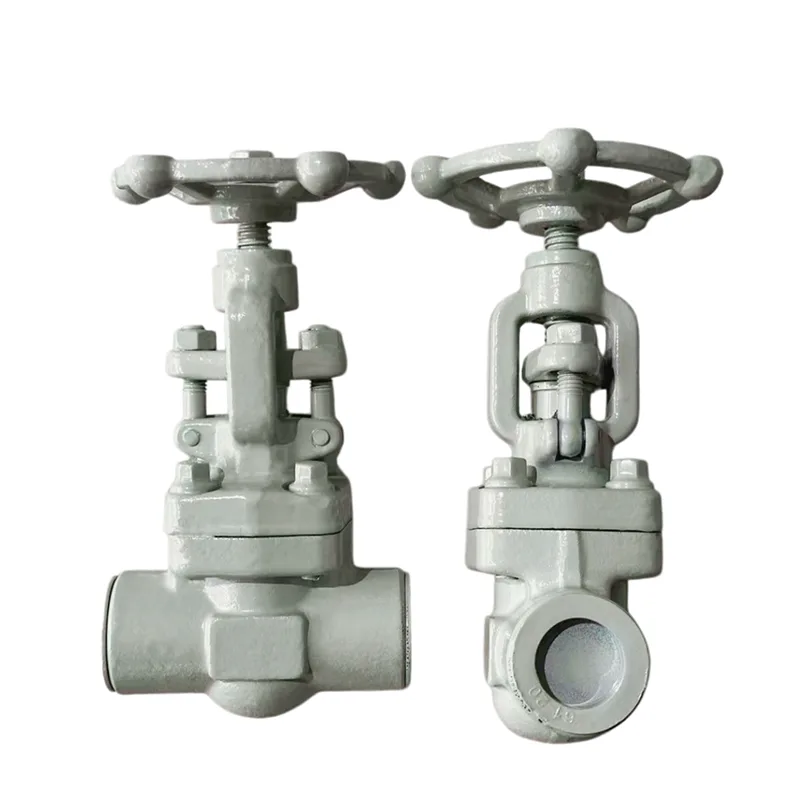

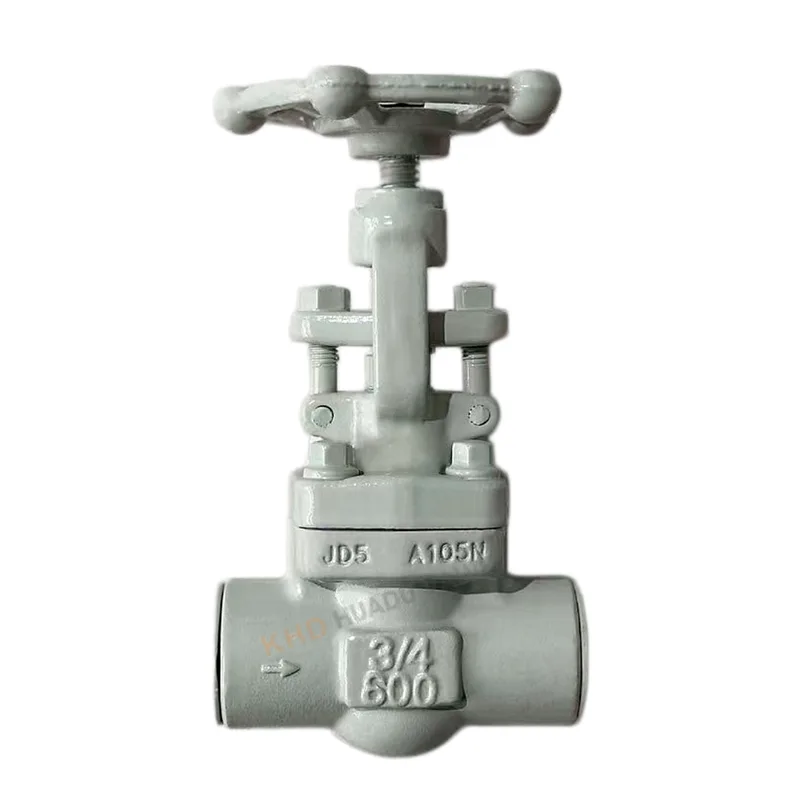

සොකට් වෑල්ඩින් ව්යාජ ගේට්ටු කපාටය

සොකට්-වෑල්ඩින් ව්යාජ ගේට්ටු කපාටය යනු නල මාර්ග වසා දැමීම සහ ප්රවාහ පාලනය සඳහා නිර්මාණය කර ඇති අධි පීඩන කාර්මික කපාටයකි. Huadu Valve Group විසින් නිෂ්පාදනය කරන ලද, එය A105N ව්‍යාජ කාබන් වානේ භාවිතා කරන අතර 600 පන්තියේ සේවා කොන්දේසි සඳහා සුදුසු වේ. එය ආරක්ෂාව සහ මුද්‍රා තැබීමේ ක්‍රියාකාරිත්වය තීරණාත්මක වන ඛනිජ තෙල්, රසායනික, බලය සහ අධි පීඩන වාෂ්ප පද්ධතිවල බහුලව භාවිතා වේ. සොකට්-වෑල්ඩින් ව්‍යාජ ගේට්ටු කපාට ඉල්ලුම ස්ථාවර පරිසරයක් සහ දිගු සේවා කාලයක් සහතික කරයි.

අමුද්‍රව්‍ය සහ ව්‍යුහාත්මක වාසි

උසස් තත්ත්වයේ ව්යාජ වානේ ශරීරය

සොකට් වෑල්ඩින් කරන ලද ව්‍යාජ ගේට්ටු කපාටය A105N ව්‍යාජ කාබන් වානේ වලින් සාදා ඇති අතර, එය සහතික කරයි:

ඉහළ ශක්තිය සහ ඝනත්වය

විශිෂ්ට බලපෑම් ප්රතිරෝධය

සිදුරු හෝ වැලි සිදුරු වැනි වාත්තු දෝෂ නොමැත

දැඩි ද්රව්ය පරීක්ෂාව

සෑම අමුද්‍රව්‍ය කාණ්ඩයක්ම වර්ණාවලි විශ්ලේෂණය භාවිතයෙන් පරීක්ෂා කරනු ලැබේ:

නිවැරදි රසායනික සංයුතිය

ප්‍රතිචක්‍රීකරණය කළ හෝ ප්‍රමිතියෙන් තොර ද්‍රව්‍ය නැත

ස්ථාවර යාන්ත්රික කාර්ය සාධනය

Socket-Weld සම්බන්ධතා ප්රතිලාභ

සොකට් වෑල්ඩින් ව්යාජ ගේට්ටු කපාට සම්බන්ධතා වර්ගය සපයයි:

ශක්තිමත් මුද්රා තැබීමේ කාර්ය සාධනය

ෆ්ලැන්ජ් වලට වඩා හොඳ අධි පීඩන ප්රතිරෝධය

විවේචනාත්මක පද්ධතියේ කාන්දු වීමේ අවදානම අඩු කිරීම

තාක්ෂණික පිරිවිතර

සම්මත පරාමිතීන්

ප්‍රමාණය: DN15–DN50 (සාමාන්‍ය තොග)

පීඩන ශ්රේණිගත කිරීම: පන්තිය 300 / පන්තිය 600

ද්රව්ය: A105N ව්යාජ කාබන් වානේ

වර්ගය: සොකට් වෑල්ඩින් ව්යාජ ගේට්ටු කපාට

උෂ්ණත්ව පරාසය: -29 ° C සිට 570 ° C

නිෂ්පාදන ක්රියාවලිය

සොකට් වෑල්ඩින් කරන ලද ව්‍යාජ ගේට්ටු කපාටය නිපදවනු ලබන්නේ:

අනුකලිත ඩයි ෆෝජිං

තාප පිරියම් කිරීම (සාමාන්ය ක්රියාවලිය)

CNC නිරවද්‍ය යන්ත්‍රෝපකරණ

කාර්ය සාධන ලක්ෂණ

මයික්‍රෝන මට්ටමේ මුද්‍රා තැබීමේ මතුපිට නිරවද්‍යතාවය

ශුන්‍ය කාන්දු මුද්‍රා තැබීමේ කාර්ය සාධනය

තදබදයකින් තොරව සුමට මෙහෙයුම

ඉහළ උෂ්ණත්ව වාෂ්ප පද්ධති සඳහා සුදුසු වේ

යෙදුම් ප්රදේශ

තෙල් සහ ගෑස් කර්මාන්තය

සොකට් වෑල්ඩින් ව්‍යාජ ගේට්ටු කපාටය බහුලව භාවිතා වන්නේ:

පිරිපහදු නල මාර්ග

තෙල් සම්ප්රේෂණ පද්ධති

ස්වාභාවික ගෑස් පහසුකම්

රසායනික කර්මාන්තය

අධි පීඩන රසායනික නල මාර්ග

විඛාදන තරල පාලන පද්ධති

ප්‍රතික්‍රියාකාරක ප්‍රවේශ/ පිටවන පද්ධති

බලශක්ති කර්මාන්තය

වාෂ්ප නල මාර්ග

තාප බල පද්ධති

ඝනීභවනය නල මාර්ග

සාමාන්ය කාර්මික භාවිතය

අධි පීඩන කුඩා විෂ්කම්භය නල මාර්ග

උපකරණ හුදකලා පද්ධති

ආරක්ෂිත වසා දැමීමේ යෙදුම්

ප්රධාන ගුණාංග

නිති අසන පැණ

Socket-weld සම්බන්ධතාවයක් යනු කුමක්ද?

සොකට්-වෑල්ඩ් සම්බන්ධතාවයක් යනු නල සම්බන්ධ කිරීමේ ක්‍රමයකි, එහිදී නළය අවපාත සොකට් එකකට ඇතුළු කර පිටත වෑල්ඩින් කරයි. එය අධි පීඩන, කුඩා විෂ්කම්භය පද්ධතිවල බහුලව භාවිතා වේ.

සොකට් වෑල්ඩින් කරන ලද ව්‍යාජ ගේට්ටු කපාටයක නම්, නළය කපාට කෙළවරේ සොකට් එකට ඇතුළු කර ශක්තිමත්, කාන්දු නොවන සන්ධියක් සෑදීමට වෑල්ඩින් කර ඇත.

සොකට්-වෑල්ඩින් සම්බන්ධතාවයේ ප්රධාන ලක්ෂණ

අධි ශක්තිය සහ පීඩන ප්රතිරෝධය

විශිෂ්ට මුද්රා තැබීමේ කාර්ය සාධනය

DN15-DN50 කුඩා නල මාර්ග සඳහා සුදුසු වේ

නූල් සන්ධිවලට සාපේක්ෂව කාන්දු වීමේ අවදානම අඩු කිරීම

තෙල්, ගෑස් සහ වාෂ්ප පද්ධතිවල බහුලව දක්නට ලැබේ

වෑල්ඩින් කිරීමට පෙර සොකට්-වෑල්ඩින් කපාට විසුරුවා හැරිය යුතුද?

ඔව්, නියත වශයෙන්ම. සොකට් වෑල්ඩින් කරන ලද ව්යාජ ගේට්ටු කපාටයක් ස්ථාපනය කිරීමට පෙර, වෑල්ඩින් කිරීමේදී කපාටය අර්ධ වශයෙන් එකලස් නොකළ යුතුය.

නිසි ස්ථාපන පුහුණුව:

හැකි නම් අභ්‍යන්තර කොටස් ඉවත් කරන්න (නැතහොත් කපාටය සම්පූර්ණයෙන්ම විවෘත බව සහතික කර ගන්න)

නල සම්පූර්ණයෙන්ම සොකට් එකට ඇතුල් කරන්න

කුඩා ප්‍රසාරණ පරතරයක් පවත්වා ගන්න (~1.5-2 මි.මී.)

බාහිර සන්ධිය මත පමණක් වෙල්ඩින් සිදු කරන්න

කපාටය ක්රියාත්මක කිරීමට පෙර සිසිල් වීමට ඉඩ දෙන්න

වැදගත් සටහන්:

කපාට ශරීරය අධික ලෙස රත් කිරීමෙන් වළකින්න

වෑල්ඩින් ස්ලැග් කපාට කුහරයට ඇතුල් වීම වැළැක්වීම

වෑල්ඩින් කිරීමට පෙර නිවැරදි පෙළගැස්ම සහතික කරන්න

නුසුදුසු වෑල්ඩින් මුද්රා තැබීමේ මතුපිටට හානි කළ හැකි අතර කපාට ආයු කාලය අඩු කරයි.

OS&Y සහ bolted bonnet අතර වෙනස කුමක්ද?

මේවා ගේට්ටු කපාටවල භාවිතා වන විවිධ ව්‍යුහාත්මක සැලසුම් දෙකකි.

OS&Y (පිටත ඉස්කුරුප්පු ඇණ සහ වියගහ)

කඳේ නූල් කපාට ශරීරයෙන් පිටත වේ

දෘශ්ය කඳ චලනය විවෘත / සමීප තත්ත්වය පෙන්නුම් කරයි

පහසු නඩත්තු සහ මෙහෙයුම් අධීක්ෂණය

ගිනි ආරක්ෂණ සහ කාර්මික පද්ධතිවල බහුලව දක්නට ලැබේ

බෝල්ට් බොනට්

බොනට් බෝල්ට් භාවිතයෙන් කපාට ශරීරයට සම්බන්ධ කර ඇත

අභ්‍යන්තර කඳ නිර්මාණය (බාහිර ලෙස නොපෙනේ)

සංයුක්ත ව්යුහය

සාමාන්‍ය කාර්මික යෙදුම්වල බහුලව භාවිතා වේ

සරල සංසන්දනය:

OS&Y = බාහිර දෘශ්‍යතාව + පහසු මෙහෙයුම් අධීක්ෂණය

බෝල්ට් බොනට් = සංයුක්ත + පිරිවැය-ඵලදායී ව්යුහය

ව්‍යාපෘති අවශ්‍යතා මත පදනම්ව සොකට් වෑල්ඩින් කරන ලද ව්‍යාජ ගේට්ටු කපාටයක් තුළ වර්ග දෙකම යෙදිය හැකිය.
