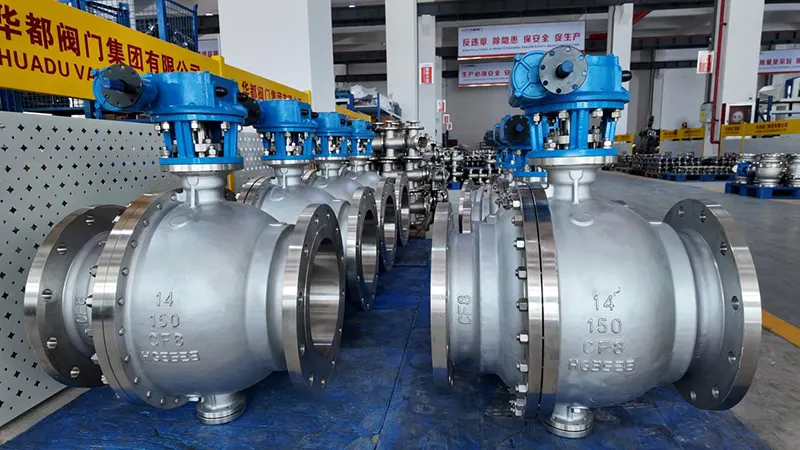

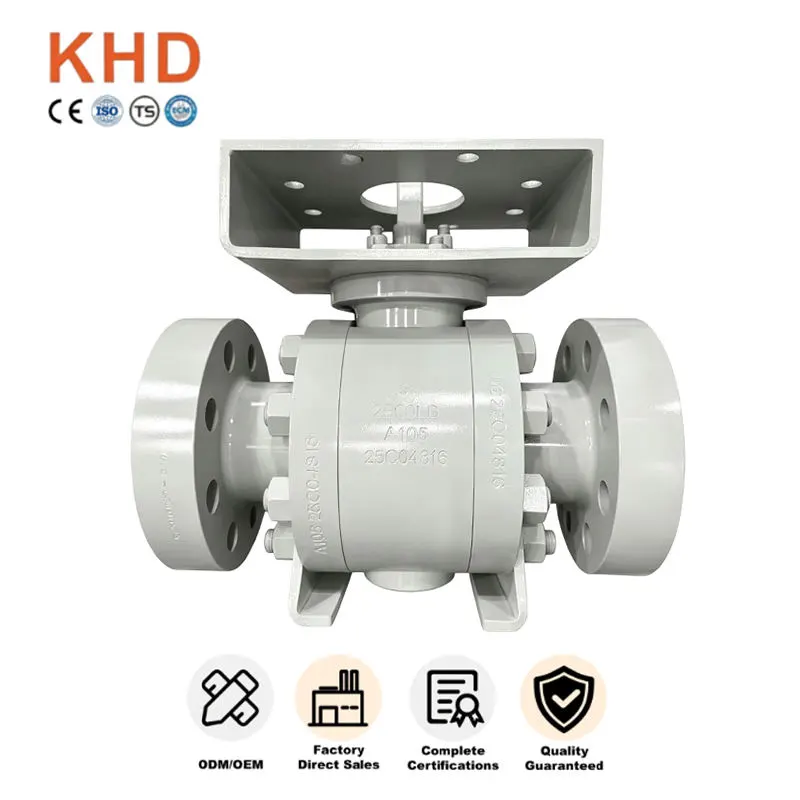

මල නොබැඳෙන වානේ ස්ථාවර බෝල කපාටය ව්‍යාජ ෆ්ලැන්ජ් බෝල කපාටය

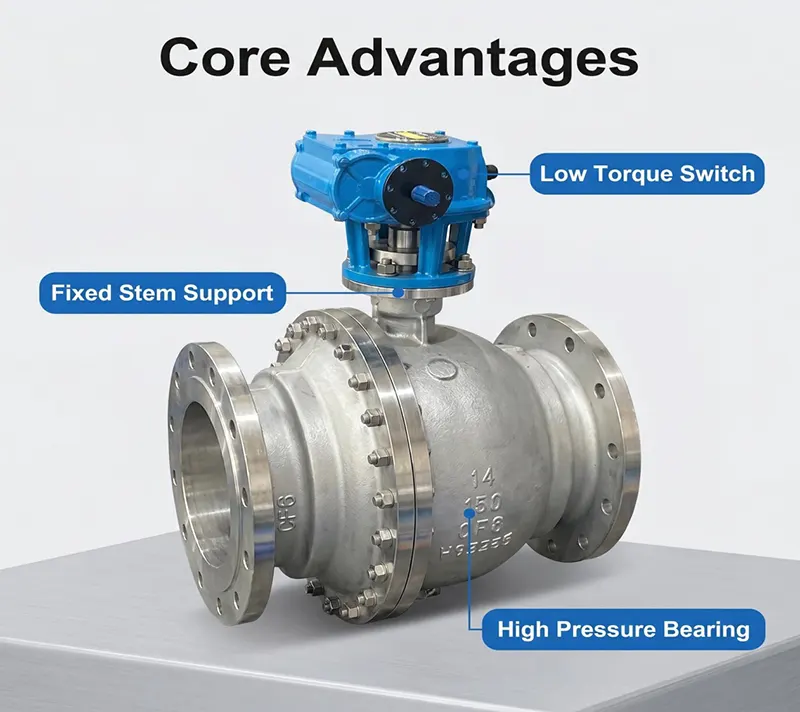

නිෂ්පාදන විශේෂාංග

- Trunnion සවිකර ඇති ස්ථාවර බෝල ව්යුහය, විශාල සිදුරු සහ අධි පීඩන සේවා කොන්දේසි සඳහා සුදුසු වේ.

- ඝන ද්රව්ය සහිත ව්යාජ කපාට ශරීරය, ඉහළ යාන්ත්රික ශක්තිය සහ හොඳ විඛාදන කාර්ය සාධනය.

- සම්පූර්ණ වරාය නිර්මාණය, කුඩා ප්රවාහ ප්රතිරෝධය, විශාල ප්රවාහ ධාරිතාව, නල මාර්ග පිරිසිදු කිරීම සඳහා පහසු වේ.

- Spring loaded පාවෙන ආසනය ද්විපාර්ශ්වික තද වසා දැමීම, අඩු කාන්දුවීම් අනුපාතය අවබෝධ කරයි.

- API 607 ​​ට අනුකූලව ප්‍රති-ස්ථිතික සහ ගිනි ආරක්‍ෂිත ව්‍යුහයක් තුළ ගොඩනගා ඇති ප්‍රති-පිපිරුම් කඳ නිර්මාණය.

- මෙහෙයුම් ආරක්ෂාව වැඩි දියුණු කිරීම සඳහා අසාමාන්ය කුහරය අධි පීඩනය සඳහා ස්වයං-සහන ආසනය.

- අඩු මෙහෙයුම් ව්‍යවර්ථය, දිගුකාලීන ස්ථාවර සේවාවක් සඳහා නිතර විවෘත කිරීමේ-වසා දැමීමේ චක්‍ර සඳහා සහය දක්වයි.

ප්රධාන ගුණාංග

නිෂ්පාදන ව්යුහය

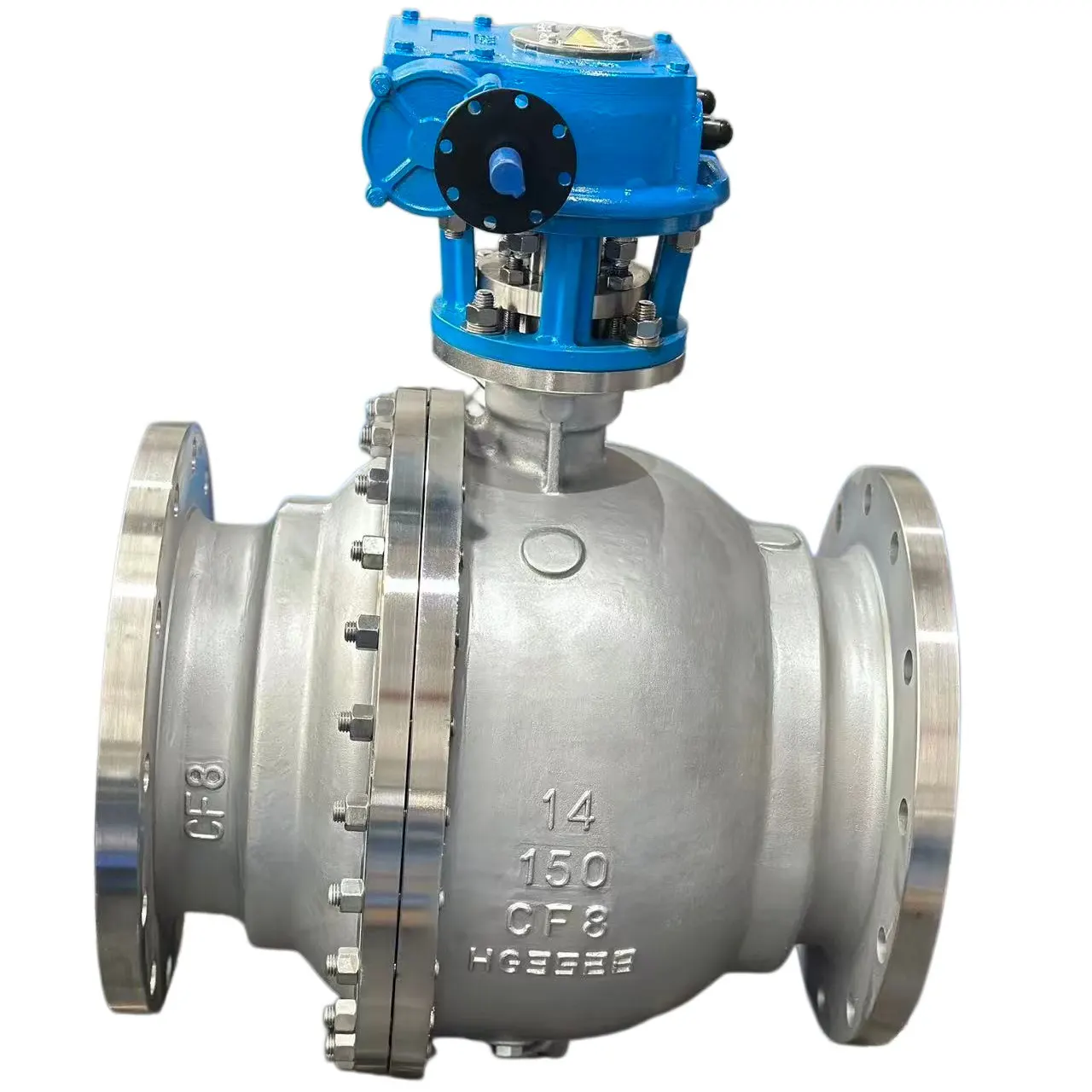

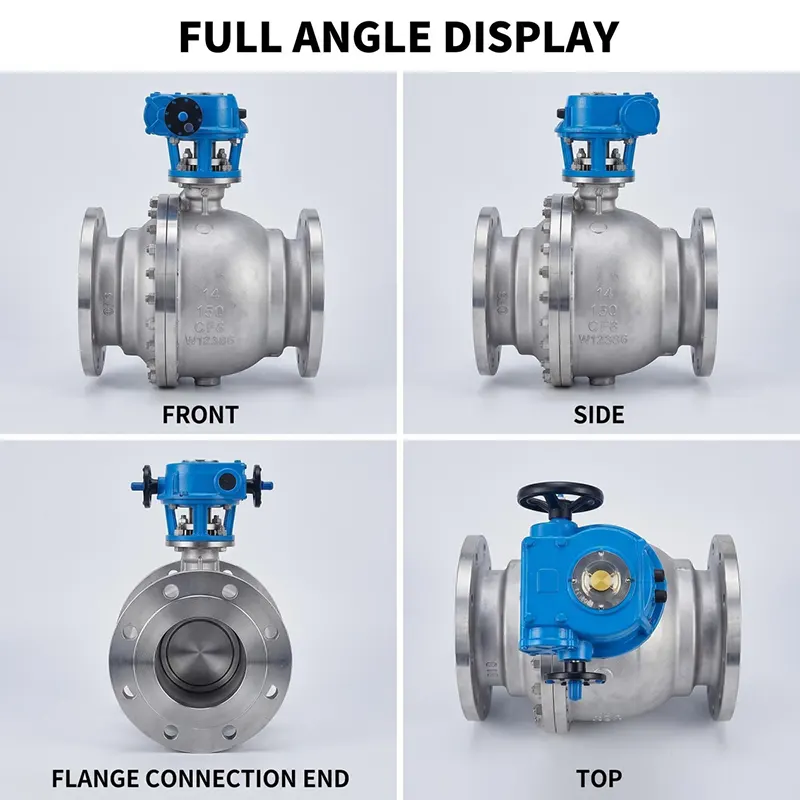

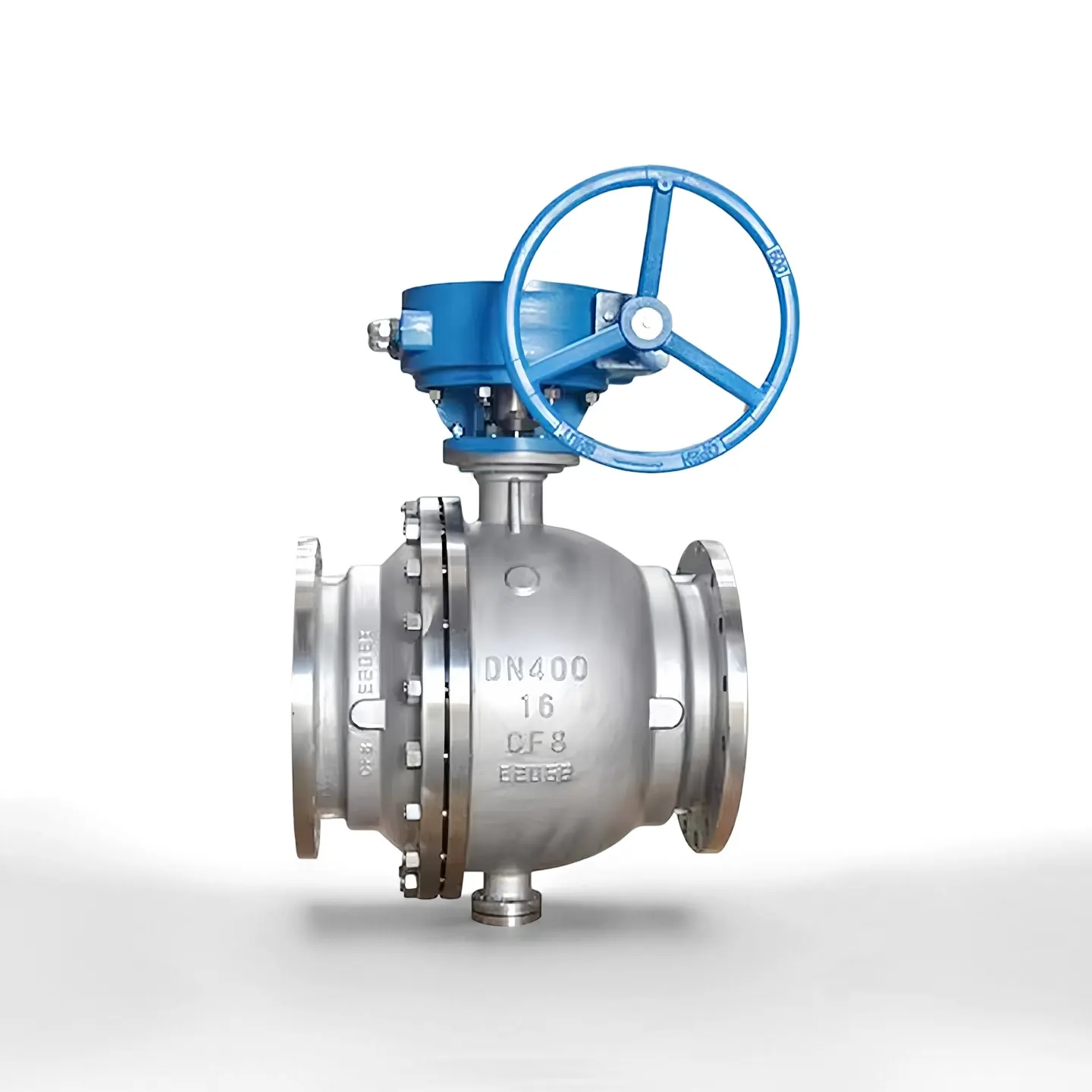

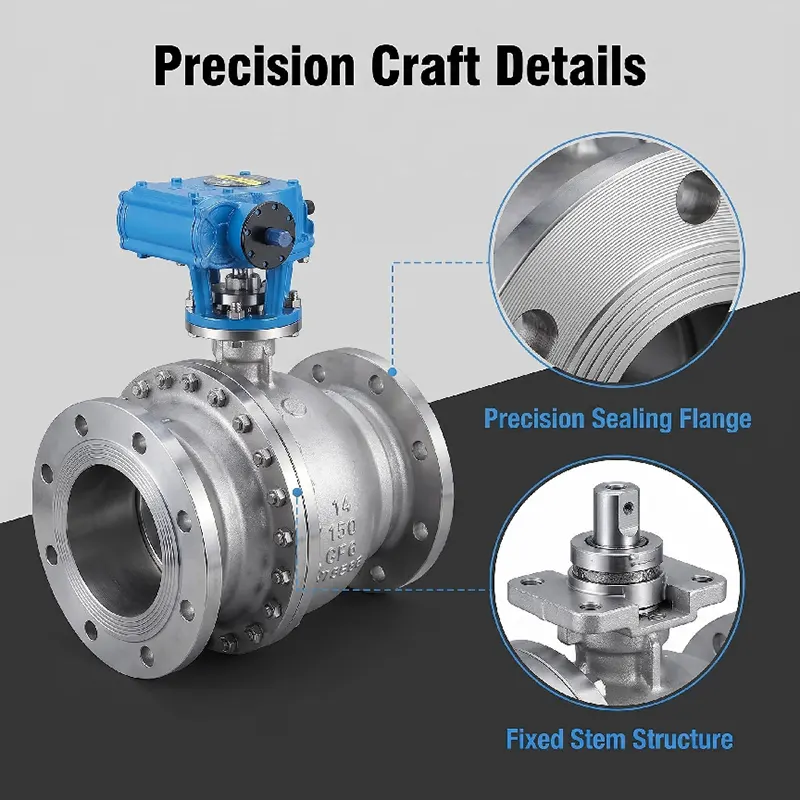

මෙය මල නොබැඳෙන වානේ ස්ථාවර බෝල කපාට ව්‍යාජ ෆ්ලැන්ජ් බෝල් කපාටයකි. බෝලය ආසන බලයෙන් පාවෙන වෙනුවට ඉහළ සහ පහළ තුණ්ඩ පතුවළ මගින් ආධාරක වේ. ප්‍රධාන සංරචක අතර ව්‍යාජ කපාට බඳ, බොනට්, ස්ථාවර බෝල, ඉහළ සහ පහළ ට්‍රන්නියන් පතුවළ, වසන්ත පෙර පටවා ඇති පාවෙන ආසන, ප්‍රති-බ්ලෝ අවුට් කඳ, ෆ්ලැන්ජ් සම්බන්ධතා කෙළවර සහ ක්‍රියාකරුවන් සඳහා ISO 5211 ඉහළ සවිකරන පෑඩ් ඇතුළත් වේ. ද්විත්ව අවහිර සහ ලේ ගැලීමේ කාර්යය ඉල්ලීම මත සැපයිය හැක. Flange face විකල්ප: RF, RTJ.

- Valve Body / Bonnet: ව්‍යාජ මල නොබැඳෙන වානේ A182 F304 / A182 F316L

- බෝලය: ව්‍යාජ මල නොබැඳෙන වානේ, දෘඩ ක්‍රෝමියම් ආලේපිත හෝ ස්ටෙලයිට් දෘඩ මුහුණැති

- කඳ: A182 F316 මල නොබැඳෙන වානේ

- ආසන මුද්‍රාව: මෘදු මුද්‍රාව සඳහා PTFE / RPTFE; ලෝහ දෘඩ මුද්‍රාව සඳහා ස්ටෙලයිට් 6 දෘඩ මිශ්‍ර ලෝහය

- Gasket & O ring: FKM, PTFE, විවිධ උෂ්ණත්ව මාධ්‍ය සඳහා අභිරුචිකරණය කර ඇත

- බෝල්ට්: B8 / B8M මල නොබැඳෙන වානේ බෝල්ට්

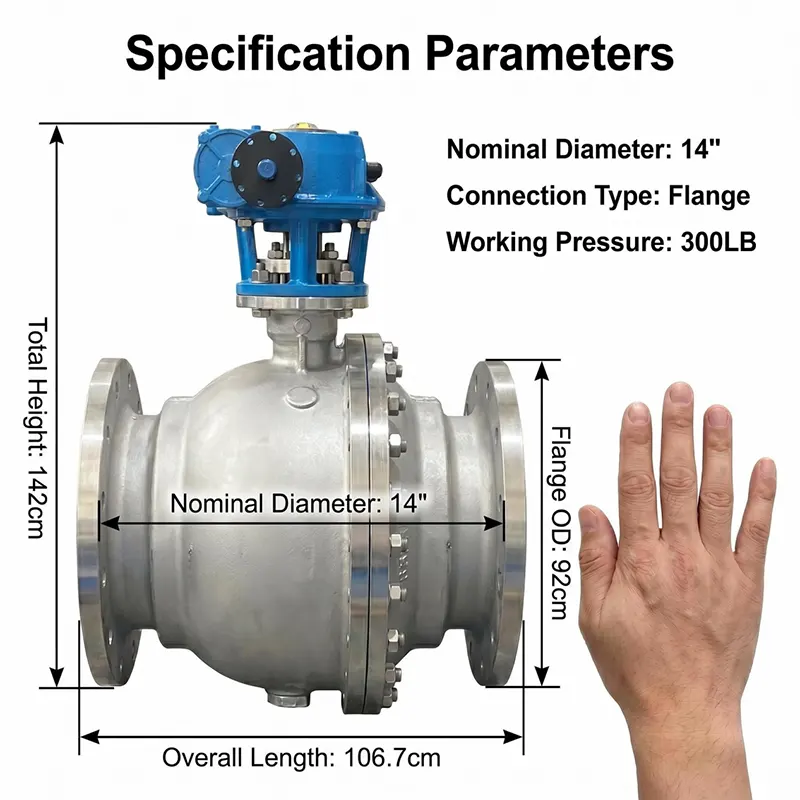

පීඩන සහ උෂ්ණත්ව පරාසය

පීඩන පන්තිය: PN16-PN100, Class150-Class2500

- වැඩ කරන උෂ්ණත්වය:

•මෘදු මුද්‍රා අනුවාදය:-29℃ ~ +200℃

•ලෝහ දෘඪ මුද්‍රා අනුවාදය: -29℃ ~ +425℃

-පරීක්ෂණ සම්මතය: API 598, ෂෙල් පරීක්ෂණය 1.5 ගුණයක් ශ්රේණිගත පීඩනය; ආසන පරීක්ෂාව 1.1 ගුණයක් ශ්රේණිගත පීඩනය

-ප්‍රමාණයේ පරාසය: DN50-DN600 (NPS2"-NPS24")

මෙහෙයුම් වර්ග

- අත්පොත: විශාල ව්‍යවර්ථ අවශ්‍යතා සඳහා Worm ගියර් ක්‍රියාකරු

-වායුමය: සීමා සහිත ස්විචය සහ විද්‍යුත් කපාටය සහිත තනි ක්‍රියාකාරී / ද්විත්ව ක්‍රියාකාරී වායු ක්‍රියාකාරකයක්

-විදුලි: දුරස්ථ ස්වයංක්‍රීය පාලනය සඳහා ක්‍රියා විරහිත වර්ගය හෝ මොඩියුලේටින් විද්‍යුත් ක්‍රියාකරු

- විශේෂ ඉල්ලීමක් මත හයිඩ්‍රොලික් / විද්‍යුත් හයිඩ්‍රොලික් ක්‍රියාකාරීත්වය ලබා ගත හැකිය

සියලුම ක්‍රියාකරුවන් ISO 5211 සවිකරන වේදිකාවට ගැලපේ.

යෙදුම්

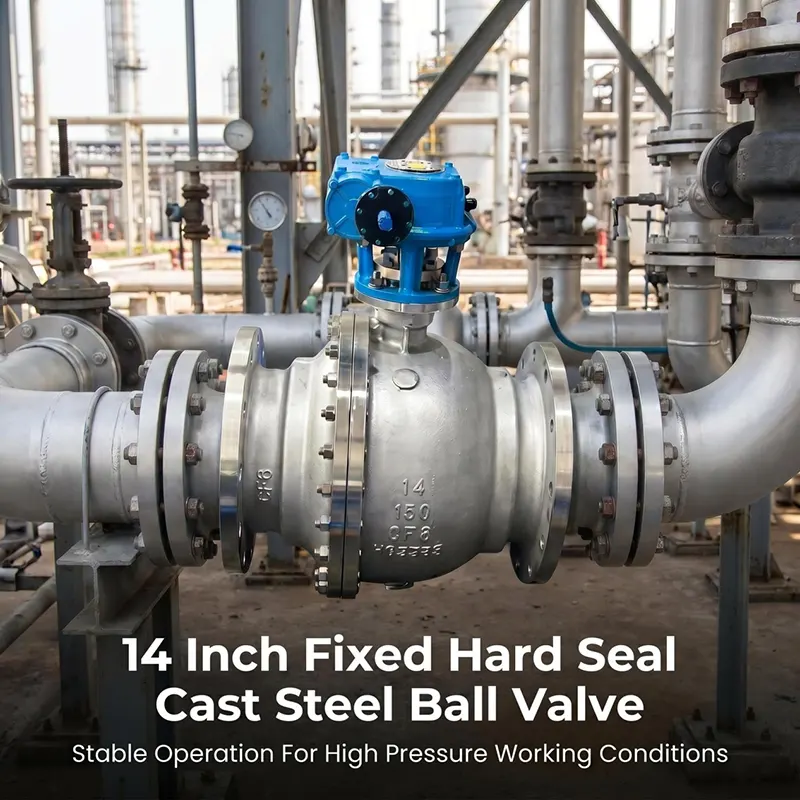

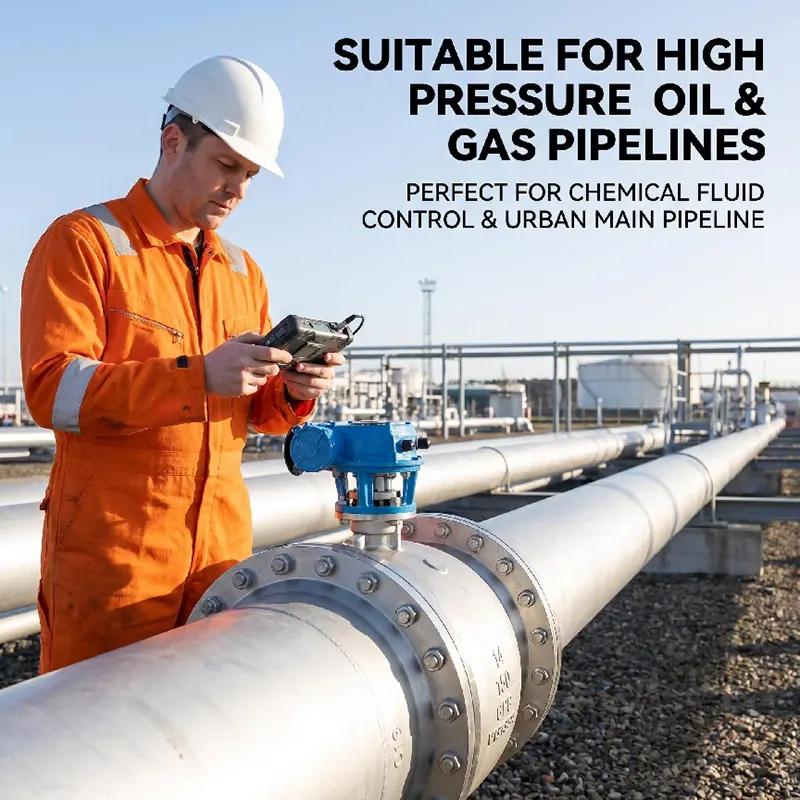

දියර, ගෑස් සහ විඛාදන මාධ්‍ය සඳහා ඔන්-ඕෆ් සහ හුදකලා සේවාව සඳහා පුළුල් ලෙස භාවිතා කර ඇත. තෙල් සහ ගෑස් දිගු දුර නල මාර්ග, ඛනිජ රසායනික කම්හල්, රසායනික සැකසුම්, බලශක්ති උත්පාදනය, ජල පිරිපහදු කිරීම, LNG සහ අනෙකුත් බර කාර්මික ව්‍යාපෘති සඳහා ප්‍රධාන වශයෙන් භාවිතා වේ.

අපගේ මල නොබැඳෙන වානේ ස්ථාවර බෝල කපාටය ව්‍යාජ ෆ්ලැන්ජ් බෝල කපාටය තෝරා ගන්නේ ඇයි?

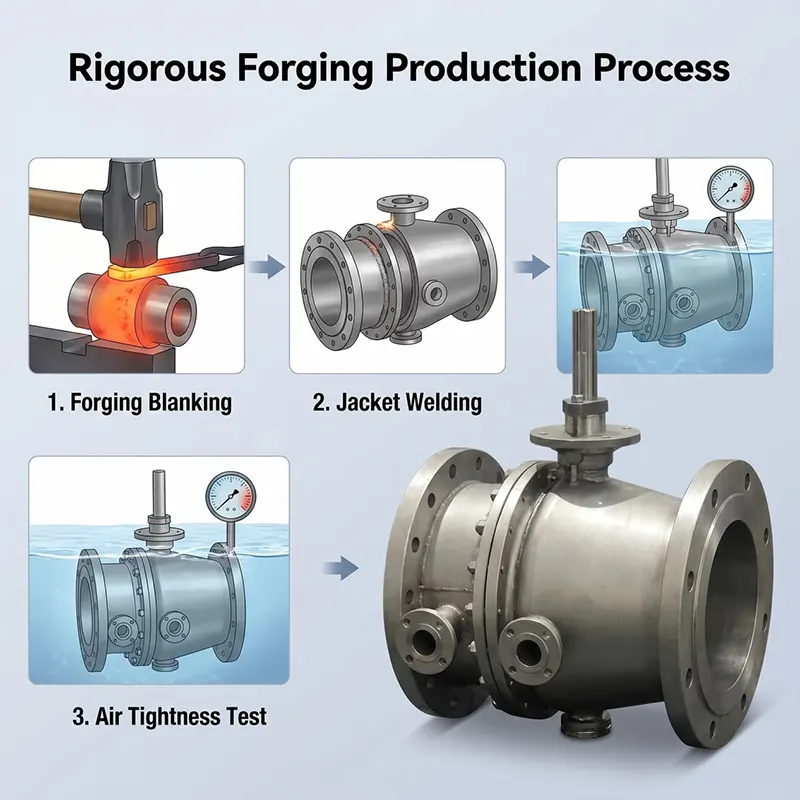

1. සම්පූර්ණ ව්‍යාජ ක්‍රියාවලියක් අනුගමනය කරන්න, සිදුරු දෝෂ වාත්තු නොකර අභ්‍යන්තර ද්‍රව්‍ය සංයුක්ත, අධි පීඩන බර නල මාර්ගයට ගැලපේ.

2. Trunnion ස්ථාවර බෝල නිර්මාණය විශාල ප්‍රමාණයේ අධි පීඩන ක්‍රියාකාරී තත්ත්වය සඳහා ක්‍රියාකාරී ව්‍යවර්ථය බෙහෙවින් අඩු කරයි.

3. දැඩි ද්‍රව්‍ය එන පරීක්ෂාව, සෑම කපාටයක්ම බෙදා හැරීමට පෙර සම්පූර්ණ ජල ස්ථිතික සහ ගෑස් ආසන කාන්දුවීමේ පරීක්ෂණය සමත් වේ.

4. විවිධ උෂ්ණත්ව හා මධ්‍යම ඉල්ලුමට ගැලපෙන පරිදි මෘදු මුද්‍රාව සහ ලෝහ දෘඩ මුද්‍රා අනුවාද දෙකට සහාය වීම.

5. අපි ඔබේ ව්‍යාපෘතිය සඳහා සම්පූර්ණ තාක්ෂණික සහාය, ඇඳීම් සමාලෝචනය සහ අලෙවියෙන් පසු මාර්ගෝපදේශ ලබා දෙන්නෙමු.

මිලදී ගැනීමේ මාර්ගෝපදේශය

විමසීම් යැවීමේදී කරුණාකර පහත තොරතුරු සපයන්න:

1. නාමික ප්රමාණය සහ පීඩන පන්තිය

2. වැඩ කරන මාධ්යය, සැබෑ ක්රියාකාරී උෂ්ණත්වය

3. මුද්රා වර්ගය: මෘදු මුද්රාව හෝ ලෝහ දෘඪ මුද්රාව

4. මෙහෙයුම් වර්ගය (worm gear / pneumatic / Electric etc.)

5. ෆ්ලැන්ජ් සම්මත සහ ෆ්ලැන්ජ් මුහුණු වර්ගය (RF / RTJ)

6. විශේෂ අවශ්‍යතාවය: ගිනි ආරක්‍ෂාව, DBB ක්‍රියාකාරිත්වය, විඛාදන ප්‍රතිකාරය ආදිය.

අපගේ ඉංජිනේරුවරයා ඔබගේ සේවා තත්ත්වය අනුව නිසි යෝජනාවක් ඉදිරිපත් කරනු ඇත.

ඇසුරුම්කරණය සහ නැව්ගත කිරීම

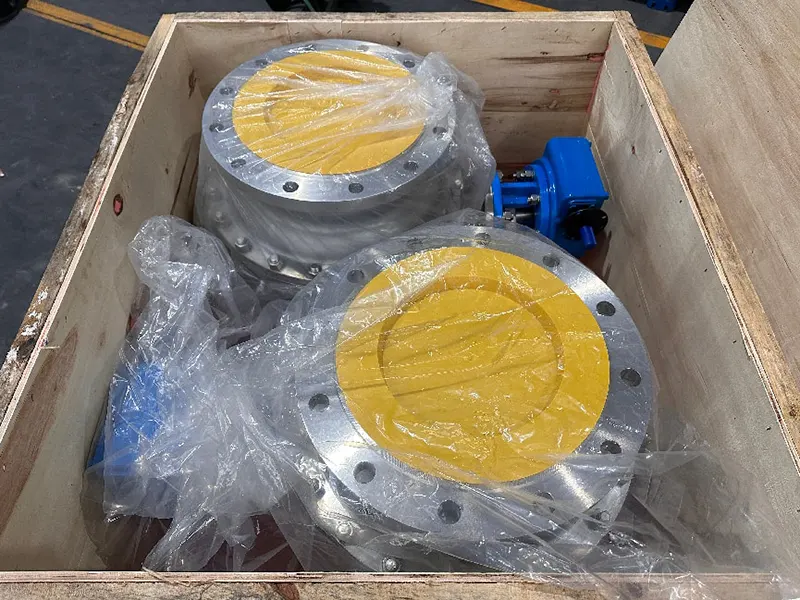

ඇසුරුම් කිරීමට පෙර සෑම කපාටයක්ම පිරිසිදු කර ආරක්ෂා කරනු ලැබේ. අභ්‍යන්තර කුහරය පිරිසිදුව තබා ගැනීම සඳහා කපාට වරායන් ප්ලාස්ටික් තොප්පි වලින් මුද්‍රා තබා ඇත. මුහුදු භාණ්ඩ ප්‍රවාහනය සඳහා සුදුසු ඝන ප්ලයිවුඩ් කූඩවල කපාට අසුරා ඇත. අපි EXW,FOB, CIF, DAP සහ අනෙකුත් වෙළඳ කොන්දේසි සඳහා සහය වෙමු. නියමිත වරායට හෝ ගබඩාවකට භාණ්ඩ භාරදිය හැක.

OEM සහ ODM

අපි OEM සහ ODM ඇණවුම් භාර ගනිමු. පාරිභෝගික ඇඳීම් හෝ තාක්ෂණික අවශ්‍යතා අනුව අපට ශරීර ද්‍රව්‍ය, මුද්‍රා ද්‍රව්‍ය, ෆ්ලැන්ජ් ප්‍රමිතිය, විශේෂ දිගු කඳ, විශේෂ පින්තාරු කිරීම සහ ලාංඡනය සලකුණු කිරීම අභිරුචිකරණය කළ හැකිය. ව්‍යාපෘති ඇණවුම් සඳහා නම්‍යශීලී MOQ.

පරීක්ෂා කිරීම සහ පරීක්ෂා කිරීම

සෑම කපාටයක්ම API 598 ප්‍රමිතියට අනුව නැව්ගත කිරීමට පෙර සම්පූර්ණ පරාසයක පරීක්ෂාවකට ලක් වේ.

- අමුද්‍රව්‍ය එන පරීක්ෂාව: ද්‍රව්‍ය රසායනික සංයුතිය සහ යාන්ත්‍රික දේපල පරීක්ෂාව, ද්‍රව්‍ය සොයා ගැනීමේ වාර්තාව සපයා ඇත.

- ෂෙල් හයිඩ්‍රොස්ටැටික් පරීක්ෂණය: කපාට ශරීරය සහ බොනට් සඳහා 1.5 ගුණයක ශ්‍රේණිගත පීඩනය.

- ආසන කාන්දු පරීක්ෂණය: 1.1 ගුණයක් ශ්රේණිගත පීඩනය, ජලය හෝ නයිට්රජන් මාධ්යය.

- දෘශ්‍ය පරීක්ෂාව, මානයන් පරීක්ෂා කිරීම, තීන්ත සහ මතුපිට නිමාව පරීක්ෂා කිරීම.

- සේවාලාභියාගේ ඉල්ලීම මත SGS, BV වැනි තෙවන පාර්ශවීය ආයතනයක් මගින් සාක්ෂි විභාගය පිළිගත හැකිය.

- MTC ද්‍රව්‍ය පරීක්ෂණ සහතිකය, ජල පරීක්ෂණ වාර්තාව, අනුකූලතා සහතිකය ඇතුළු සම්පූර්ණ ලේඛන කට්ටලයක් සැපයිය හැකිය.

ස්ථාපනය සහ නඩත්තු මාර්ගෝපදේශය

- වෙල්ඩින් ස්ලැග්, වැලි සහ සුන්බුන් ඉවත් කිරීම සඳහා ස්ථාපනය කිරීමට පෙර නල මාර්ගය හොඳින් පිරිසිදු කරන්න, මුද්රා තැබීමේ මුහුණතට හානි වීම වළක්වා ගන්න.

- නිවැරදි ප්‍රවාහ දිශාවට කපාට සවි කරන්න, ෆ්ලැන්ජ් බෝල්ට් හරස් අතට හා ඒකාකාරව තද කරන්න.

- දිගු කාලයක් ගබඩා කිරීම හෝ වැඩ කරන තත්ත්වය සඳහා කපාට අඩක් විවෘතව තබා නොගන්න.

- නිත්‍ය ක්‍රියාකාරිත්වය සඳහා, මුද්‍රා ඇලවීම වැළැක්වීම සඳහා වරින් වර සම්පූර්ණ ආඝාත විවෘත කිරීමේ වසා දැමීමේ චක්‍රය ක්‍රියාත්මක කරන්න.

- සාමාන්‍ය ස්ථාන පරීක්ෂාවේදී බාහිර කාන්දුවීම් සඳහා ෆ්ලැන්ජ් සන්ධිය, කඳ ඇසුරුම් පරීක්ෂා කරන්න.

- සැලසුම්ගත වසා දැමීමේදී අඳින ලද මුද්රා කොටස් ප්රතිස්ථාපනය කරන්න; ඔබේ වැඩ කරන මාධ්‍යය සඳහා ගැලපෙන මුද්‍රා ද්‍රව්‍ය භාවිතා කරන්න.

- ක්‍රියාකරු සමඟ සවි කර ඇත්නම්, ක්‍රියාකාරක ව්‍යවර්ථය පරීක්ෂා කරන්න, ස්විචයේ තත්ත්වය නිතිපතා සීමා කරන්න.

අලෙවියෙන් පසු සේවාව

- වගකීම් කාලය: නිෂ්පාදන දෝෂ වලට එරෙහිව නැව්ගත කළ දින සිට මාස 12 වගකීම් ගණනය කිරීම.

-අපි ඇඳීම් සමාලෝචනය, පරාමිති තහවුරු කිරීම සහ මෙහෙයුම් මාර්ගෝපදේශය ඇතුළු තාක්ෂණික සහාය සපයන්නෙමු.

-අපගේ ඉංජිනේරු කණ්ඩායම වැඩ කරන පැය 24ක් ඇතුළත තාක්ෂණික විමසීම්වලට පිළිතුරු දෙයි.

-අමතර කොටස් (ආසන, ගෑස්කට්, කඳ ඇසුරුම්) නැවත ඇණවුම් කිරීමට තිබේ.

මහා පරිමාණ ව්‍යාපෘති ඇණවුම් සඳහා ස්ථානීය තාක්ෂණික උපදේශන කටයුතු සංවිධානය කළ හැක.

සටහන: වගකීම් සහතිකය වැරදි ස්ථාපනය, වැරදි ක්‍රියාකාරිත්වය හෝ නුසුදුසු මධ්‍යම තත්ත්වය නිසා සිදුවන හානිය ආවරණය නොකරයි.

අදාළ නිර්දේශිත නිෂ්පාදන

- පාවෙන බෝල කපාටය (කැබලි 2/3 කෑලි මල නොබැඳෙන වානේ බෝල කපාටය)

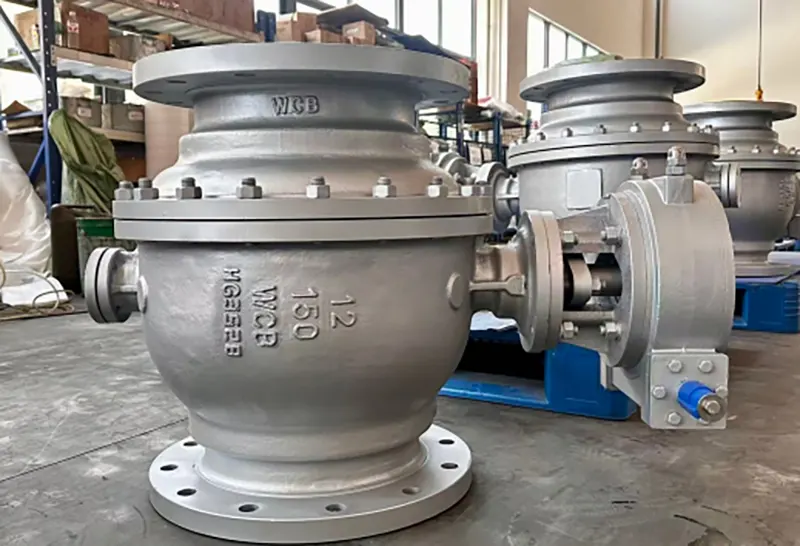

-WCB කාබන් වානේ ස්ථාවර ට්‍රනියන් බෝල කපාටය

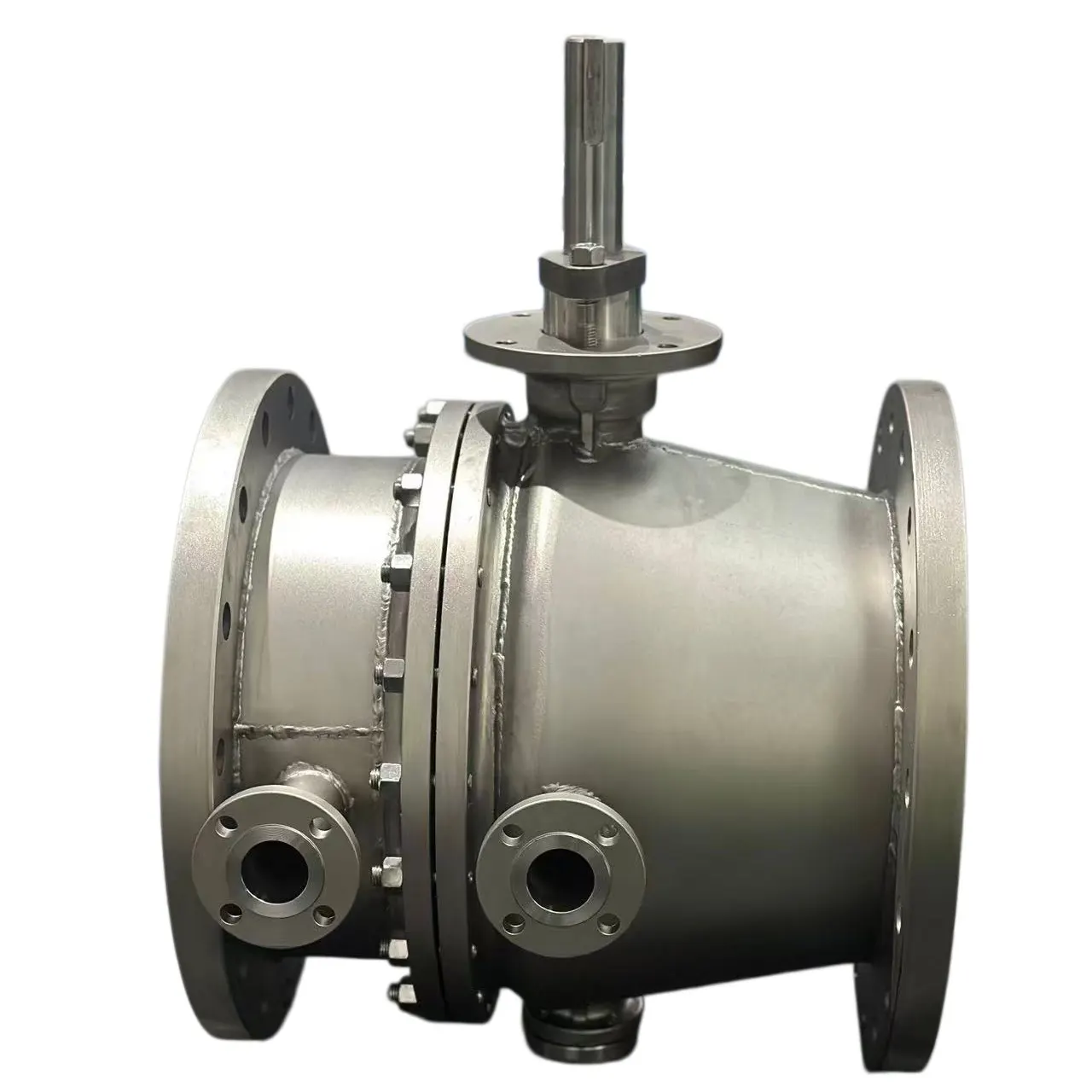

ඉහළ viscosity මාධ්‍යයක් සඳහා ජැකට් පරිවරණය කරන ලද ස්ථාවර බෝල කපාටය

- වායුමය / විදුලි සම්පූර්ණ ක්‍රියාකාරක කට්ටලයක් සහිත බෝල කපාටය

ඉහළ උෂ්ණත්ව සේවාව සඳහා ලෝහ දෘඩ මුද්‍රා සවි කළ බෝල කපාටය

අපගේ කර්මාන්තශාලා ශක්තිය

Huadu Valve Group චීනයේ Wenzhou හි පිහිටා ඇත, කාර්මික කපාට සැලසුම් කිරීම, ව්‍යාජ ලෙස සැකසීම, යන්ත්‍රෝපකරණ සහ එකලස් කිරීම සඳහා විශේෂිත වේ. ව්‍යාජ වැඩමුළුව, සීඑන්සී යන්ත්‍රෝපකරණ වැඩමුළුව, එකලස් කිරීමේ වැඩමුළුව සහ ස්වාධීන පරීක්ෂණාගාරය ඇතුළු සම්පූර්ණ නිෂ්පාදන මාර්ග අප සතුව ඇත. සියලුම තීරණාත්මක නිෂ්පාදන ක්‍රියාවලීන් නිවස තුළ අවසන් කර ඇත, සම්පූර්ණයෙන්ම බාහිරින් ලබා දී නොමැත. විදේශීය තෙල් ගෑස්, ඛනිජ රසායනික සහ ජල සැපයුම් ව්‍යාපෘති ඇණවුම් සඳහා අපට පොහොසත් අත්දැකීම් තිබේ. අපගේ නිෂ්පාදන අග්නිදිග ආසියාව, මැද පෙරදිග, යුරෝපය සහ අනෙකුත් කලාප වෙත අපනයනය කෙරේ.

විමසීම් සඳහා අමතන්න

ප්‍රමාණය, පීඩනය, මධ්‍යම, උෂ්ණත්වය, මෙහෙයුම් වර්ගය සහ විශේෂ ඉල්ලීම් ඇතුළුව ඔබගේ සවිස්තරාත්මක සේවා කොන්දේසි අවශ්‍යතා කරුණාකර අපට එවන්න. අපගේ තාක්ෂණික කණ්ඩායම ඉක්මනින්ම ඔබ වෙනුවෙන් විධිමත් මිල කැඳවීම් ඇගයීමට ලක් කර සූදානම් කරනු ඇත. සාම්පල ඇණවුම සහ විශාල ව්‍යාපෘති සහයෝගීතාව සාදරයෙන් පිළිගනිමු.
